Descrição

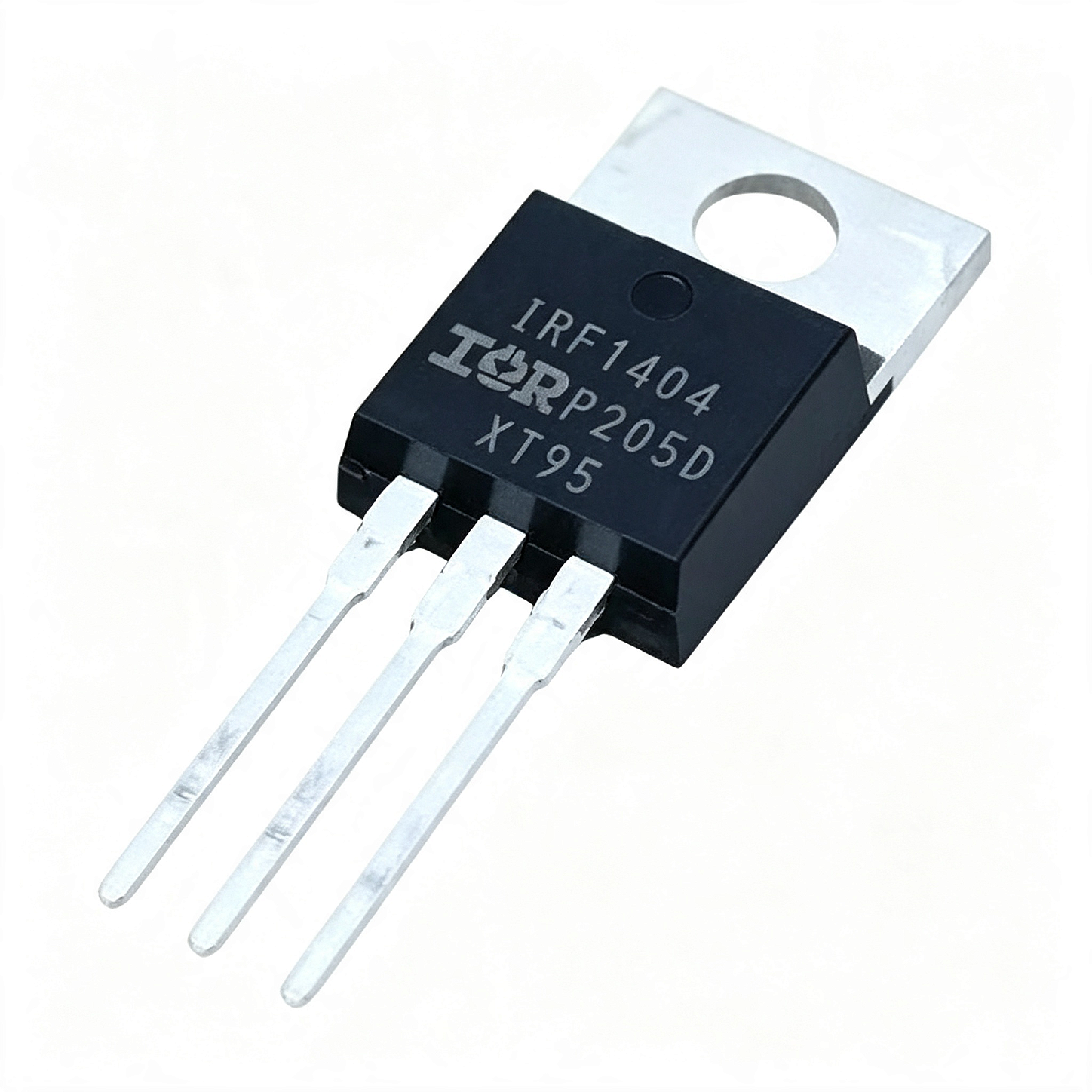

🔌 Transistor MOSFET IRF1404 — Canal N
📋 Especificações Principais
Tabela
| Parâmetro | Valor |
|---|---|
| Fabricante | International Rectifier / Infineon |
| Tipo | MOSFET de Potência — Canal N |
| Encapsulamento | TO-220 (3 pinos) |
| Tensão Dreno-Source (Vds) | 40 V |
| Corrente Contínua (Id) a 25°C | 202 A |
| Corrente de Pulsos (Idm) | 648 A |
| Resistência Ligado (Rds(on)) | Máx. 4,2 mΩ |
| Potência Dissipada (Pd) a 25°C | 330 W |
| Tensão de Porta (Vgs) | ±20 V |
| Tensão de Limiar (Vgs(th)) | 2,0 – 4,0 V |
| Capacitância de Entrada (Ciss) | 3.600 pF |
| Frequência de Comutação | Até ~100 kHz |
| Temperatura de Operação | -55°C a +175°C |
| Peso | ~2 g |
| Dimensões | TO-220: 10 × 4,5 × 15 mm (sem pinos) |
🎯 Finalidade / Aplicações
- ✅ Fontes de alimentação chaveadas e reguladores de tensão
- ✅ Inversores de tensão e conversores DC-DC
- ✅ Controle de motores, robótica e automação
- ✅ Carregadores de bateria e sistemas de energia solar
- ✅ Amplificadores de áudio e equipamentos de potência
- ✅ Reposição em placas e equipamentos eletrônicos em geral
